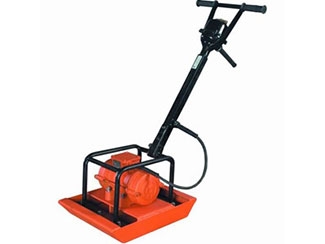

Виброуплотнитель ВУ-05-45

Виброплита ВУ-05-45 предназначена для уплотнения различных видов сыпучих и связных дорожных покрытий, таких как песок, гравий, песчано-гравийная смесь, асфальтобетон при проведении дорожно-строительных, ремонтных и прочих работ, связанных с уплотнением поверхности на ограниченном пространстве.

Виброплита представляет собой конструкцию из плиты, являющейся его рабочей частью, в центре которой установлен электромеханический вибратор общего назначения с круговыми колебаниями ИВ-99Б который представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу. К плите через специальные виброизоляторы прикреплена рама с рукояткой управления. На рукоятке установлен выключатель электропитания вибратора. Уплотнение происходит за счет вертикальной составляющей вынуждающей силы, возникающей в вибраторе. Поступательное движение виброуплотнителя происходит за счет горизонтальной составляющей вынуждающей силы.

Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.

Виброплита может работать с регулируемым электронным преобразователем частоты, позволяющим менять частоту вибрации от 0 до 1,5 номинальной, в пределах допустимой величины вынуждающей силы, экономить электроэнергию, ограничивать пусковые токи, выбирать оптимальный режим работ.



1
Номинальная мощность, кВт	0,5
Частота колебаний синхронная, Гц	-
Вынуждающая сила, кН	2,5...5,0
Статический момент дебаланса, кг х см	-
Тип электродвигателя	ИВ-99Б
Напряжение, В	42
Частота тока, Гц	50
Габаритные размеры (ДхШхВ), мм	825х388х1000
Габариты рабочей плиты, мм	388*388
Глубина уплотнения, мм	200
Рабочая скорость, м/мин	10
Масса, кг	45
